輕負載電動缸 / LOE 系列
輕負載電動缸 LOE63
容許出力 500 kgf- 特點
- 產品最高可承受推拉力 500 kgf
- 結構緊湊，需求空間小
- 鋁合金本體、重量輕
- 滾珠螺桿傳動，重複精度高
- 內置活塞桿防轉結構
- 缸筒帶有埋入式開關溝槽，磁性開關安裝不凸出表面
- 可靈活搭配任意廠牌伺服馬達或行星式減速機
介紹
LOE系列電動缸是將滾珠螺桿與防轉活塞桿一體化的模組化產品。適合搭載各廠牌的伺服馬達，以及大部分的行星減速機。
主要適用於較高速的推拉移載，以及小推力的壓合組裝等應用。
方便替代大多數氣壓缸及液壓缸，並顯著提升節能效率。

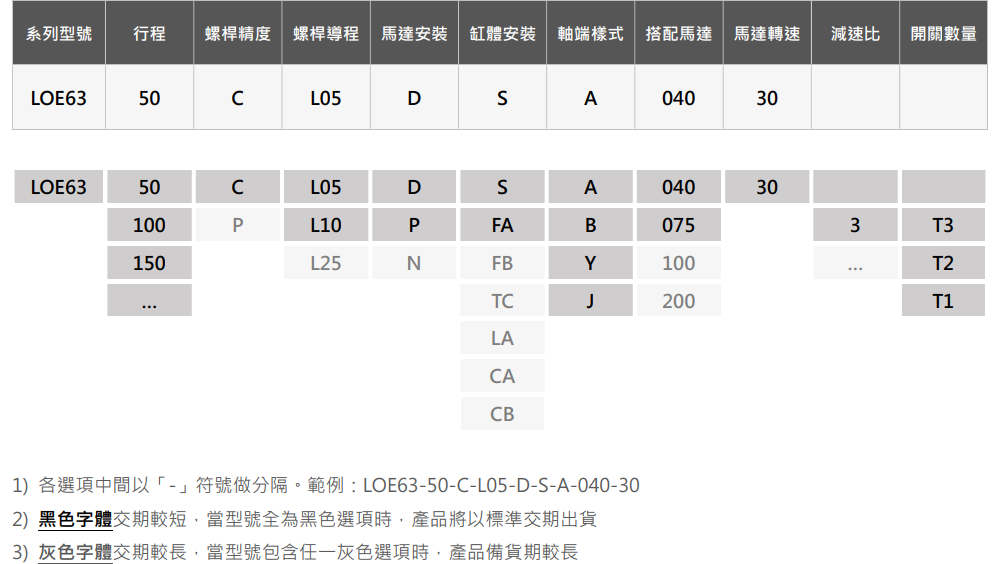

技術規格
| 產品型號 | LOE63 | |
|---|---|---|
| 容許出力 1) | kgf | 推力500 / 拉力500 |
| 有效行程 2) | mm | 50 ~ 1000 |
| 使用螺桿 | mm | ø20 滾珠螺桿C7 / C5 |
| 螺桿導程 | mm | 5 / 10 |
| 重複精度 | mm | ±0.02 / ±0.01 |
| 最高輸入轉速 | RPM | 3000 |
| 適用伺服馬達 | mm | 60 / 80 / 100框 |
| 極限開關 | - | 磁性開關 |
2) 電動缸的容許出力以及最高速度會因較長的行程而受限制。
電動缸額定試算
| 搭載伺服馬達 | 400 W (3000 RPM) | 750 W (3000 RPM) | 1000 W (3000 RPM) | ||||
|---|---|---|---|---|---|---|---|
| 額定扭矩 | Nm | 1.27 | 2.4 | 3.18 | |||
| 螺桿導程 | mm | 5 | 10 | 5 | 10 | 5 | 10 |
| 額定推力 | N | 1357 (1:1) | 3391 (5:1) 4070 (6:1) 4748 (7:1) 5426 (8:1) |
2564 (1:1) | 1276 (1:1) 3829 (3:1) 5106 (4:1) |
3397 (1:1) | 1698 (1:1) 5095 (3:1) |
| 額定速度 | mm/s | 250 (1:1) | 100 (5:1) 83 (6:1) 71 (7:1) 63 (8:1) |
250 (1:1) | 500 (1:1) 167 (3:1) 125 (4:1) |
250 (1:1) | 500 (1:1) 167 (3:1) |
2) 此表僅作為試算用途，如有超出缸體容許出力的狀況，請將馬達轉矩進行限制。
3) 試算表未列出的馬達搭配亦可製作，詳細選型歡迎洽詢。
尺寸規格
