輕負載電動缸 / LOE 系列
輕負載電動缸 LOE80
容許出力 1,000 kgf- 特點
- 產品最高可承受推拉力 1,000 kgf
- 結構緊湊，需求空間小
- 鋁合金本體、重量輕
- 滾珠螺桿傳動，重複精度高
- 內置活塞桿防轉結構
- 缸筒帶有埋入式開關溝槽，磁性開關安裝不凸出表面
- 可靈活搭配任意廠牌伺服馬達或行星式減速機
介紹
LOE系列電動缸是將滾珠螺桿與防轉活塞桿一體化的模組化產品。適合搭載各廠牌的伺服馬達，以及大部分的行星減速機。
主要適用於較高速的推拉移載，以及小推力的壓合組裝等應用。
方便替代大多數氣壓缸及液壓缸，並顯著提升節能效率。

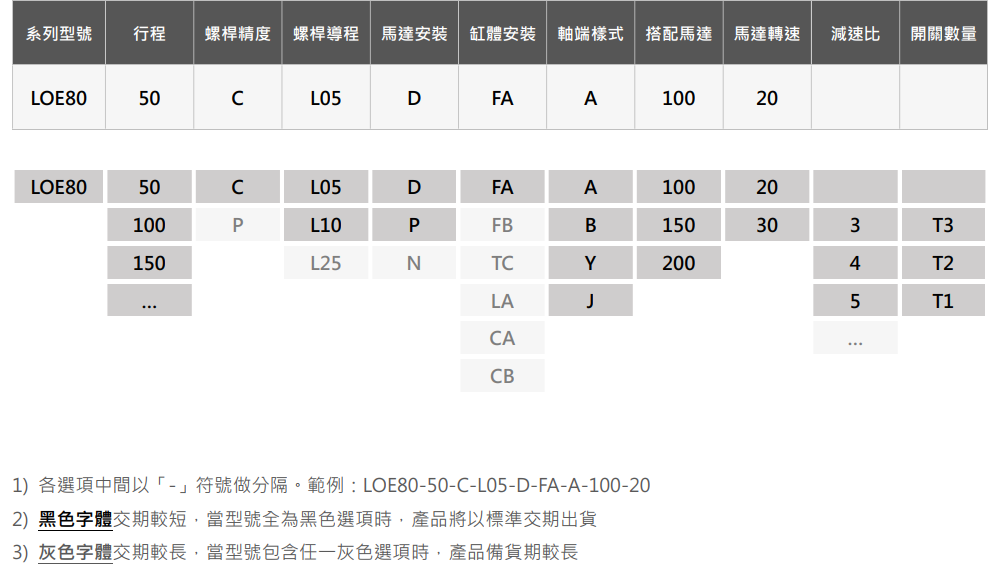

型號表示
技術規格
| 產品型號 | LOE80 | |
|---|---|---|
| 容許出力 1) | kgf | 推力1000 / 拉力1000 |
| 有效行程 2) | mm | 50 ~ 1200 |
| 使用螺桿 | mm | ø25 滾珠螺桿C7 / C5 |
| 螺桿導程 | mm | 5 / 10 |
| 重複精度 | mm | ±0.02 / ±0.01 |
| 最高輸入轉速 | RPM | 3000 |
| 適用馬達 | mm | 伺服馬達 130 框 |
| 位置感應 | - | 磁性開關 |
2) 電動缸的容許出力以及最高速度會因較長的行程而受限制。
常用馬達搭配
| 伺服馬達 | 1000 W (2000 RPM) | 1500 W (2000 RPM) | 2000 W (2000 RPM) | ||||
|---|---|---|---|---|---|---|---|
| 額定扭矩 | Nm | 4.77 | 7.16 | 9.55 | |||
| 螺桿導程 | mm | 5 | 10 | 5 | 10 | 5 | 10 |
| 額定推力 1) | N | 5095 (1:1) | 7643 (3:1) 10190 (4:1) |
7648 (1:1) | 3824 (1:1) 11472 (3:1) |
10201 (1:1) | 5100 (1:1) |
| 額定速度 2) | mm/s | 167 (1:1) | 111 (3:1) 83 (4:1) |
167 (1:1) | 333 (1:1) 111 (3:1) |
167 (1:1) | 333 (1:1) |
2) 馬達設定在額定轉速時活塞桿的移動速度。
*) 括弧內部表示搭配減速機齒輪比，(1:1)為馬達和電動缸直接連接，不含減速機。
*) 上表未列出的馬達搭配亦可製作，詳細選型歡迎洽詢。
尺寸規格
