中負載電動缸 / LDE 系列
中負載電動缸 LDE100
容許出力 4,500 kgf- 特點
- 產品最高可承受推拉力 4,500 kgf
- 高軸向負載剛性
- 碳鋼強化結構性設計
- 滾珠螺桿傳動，重複精度高
- 內置高強度活塞桿防轉結構
- 可靈活搭配任意廠牌伺服馬達或行星式減速機
介紹
LDE系列電動缸是將滾珠螺桿與防轉活塞桿一體化的模組化產品。適合搭載各廠牌的伺服馬達，以及大部分的行星減速機。
主要適用於較高負載的合模、壓裝、鉚合等高精度、高強度的應用。
方便替代大多數液壓缸，並顯著提升節能效率。

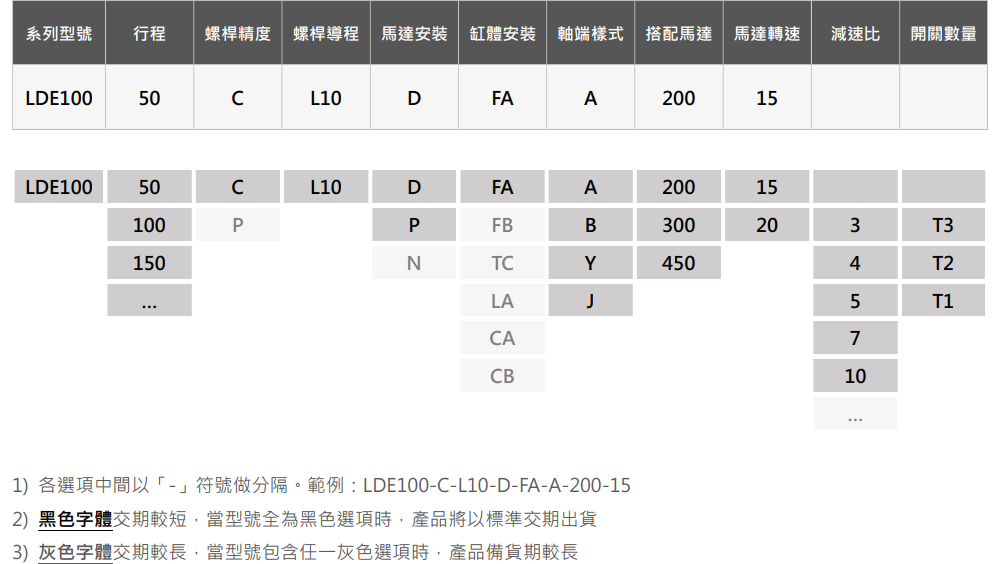

型號表示
技術規格
| 產品型號 | LDE100 | |
|---|---|---|
| 容許出力 1) | kgf | 推力4500 / 拉力4500 |
| 有效行程 2) | mm | 50 ~ 2000 |
| 使用螺桿 | mm | ø40 滾珠螺桿C7 / C5 |
| 螺桿導程 | mm | 10 |
| 重複精度 | mm | ±0.02 / ±0.01 |
| 最高輸入轉速 | RPM | 3000 |
| 適用馬達 | mm | 伺服馬達 130 / 180 框 |
| 位置感應 | - | 近接開關 |
2) 電動缸的容許出力以及最高速度會因較長的行程而受限制。
常用馬達搭配
| 伺服馬達 | 2000 W (2000 RPM) | 3000 W (1500 RPM) | 4500 W (1500 RPM) | |
|---|---|---|---|---|
| 額定扭矩 | Nm | 9.55 | 19.1 | 28.65 |
| 螺桿導程 | mm | 10 | 10 | 10 |
| 額定推力 1) | N | 40803 (8:1) 51004 (10:1) |
30602 (3:1) 40803 (4:1) 51004 (5:1) |
45903 (3:1) |
| 額定速度 2) | mm/s | 42 (8:1) 33 (10:1) |
83 (3:1) 63 (4:1) 50 (5:1) |
83 (3:1) |
2) 馬達設定在額定轉速時活塞桿的移動速度。
*) 括弧內部表示搭配減速機齒輪比，(1:1)為馬達和電動缸直接連接，不含減速機。
*) 上表未列出的馬達搭配亦可製作，詳細選型歡迎洽詢。
尺寸規格
