輕負載電動缸 / LOE 系列

輕負載電動缸 LOE25

容許出力 40 kgf
特點
產品最高可承受推拉力 40 kgf
結構緊湊，需求空間小
鋁合金本體、重量輕
滾珠螺桿傳動，重複精度高
內置活塞桿防轉結構
缸筒帶有埋入式開關溝槽，磁性開關安裝不凸出表面
可靈活搭配任意廠牌伺服馬達或行星式減速機

介紹

LOE系列電動缸是將滾珠螺桿與防轉活塞桿一體化的模組化產品。
適合搭載各廠牌的伺服馬達，以及大部分的行星減速機。
主要適用於較高速的推拉移載，以及小推力的壓合組裝等應用。
方便替代大多數氣壓缸及液壓缸，並顯著提升節能效率。
加入詢問車 (0) 型號說明 LOE25

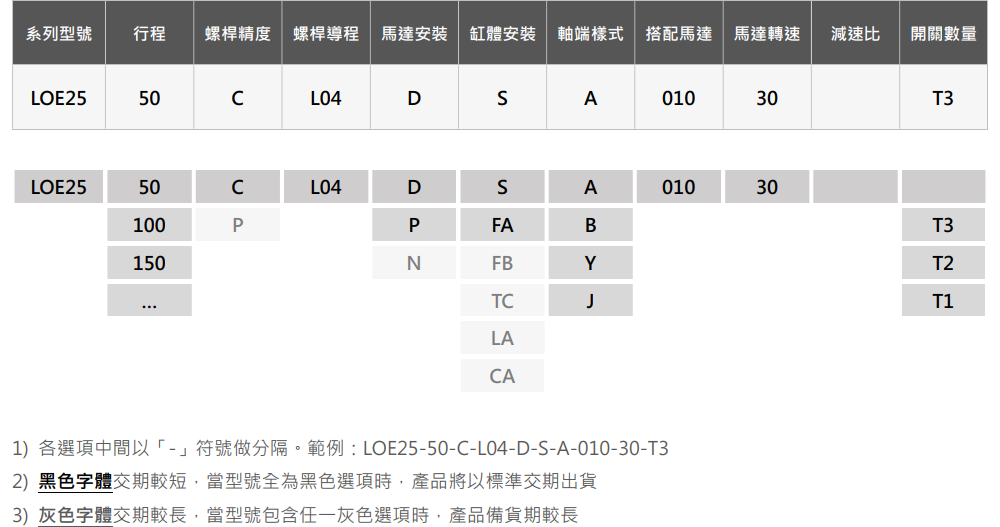

型號表示




技術規格

產品型號 LOE25
容許出力 1) kgf 推力40 / 拉力40
有效行程 2) mm 50 ~ 400
使用螺桿 mm ø10 滾珠螺桿C7 / C5
螺桿導程 mm 4
重複精度 mm ±0.02 / ±0.01
最高輸入轉速 RPM 3000
適用馬達 mm 伺服馬達 40 框
位置感應 - 磁性開關
1) 缸體可容許的受力值，超出過多將造成缸體壽命縮短或損壞。避免高速碰撞、振動等衝擊性質的動作。
2) 電動缸的容許出力以及最高速度會因較長的行程而受限制。


常用馬達搭配

伺服馬達 100 W (3000 RPM)
額定扭矩 Nm 0.32
螺桿導程 mm 4
額定推力 1) N 427
額定速度 2) mm/s 200
1) 馬達輸出額定扭矩時電動缸的實際推力。如有超出缸體容許出力的狀況，請將馬達扭矩進行限制。
2) 馬達設定在額定轉速時活塞桿的移動速度。
*) 上表未列出的馬達搭配亦可製作，詳細選型歡迎洽詢。


尺寸規格
