- 重負載電動缸 LDC170H
重負載電動缸 / LDC 系列

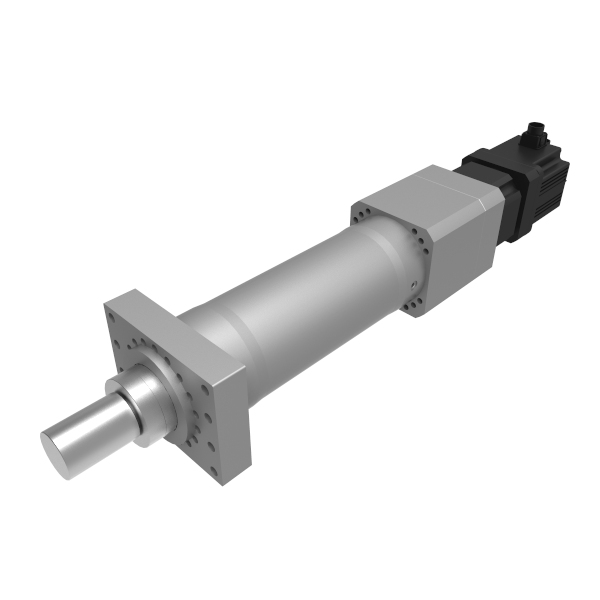

重負載電動缸 LDC170H
容許出力 30,000 kgf- 特點
- 產品最高可承受推拉力 30,000 kgf
- 超高軸向負載剛性
- 調質碳鋼本體設計，結構堅固耐用
- 高強度滾珠螺桿傳動，重複精度高
- 內置高強度活塞桿防轉結構
- 可靈活搭配任意廠牌伺服馬達或行星式減速機
介紹
LDC系列電動缸是將滾珠螺桿與防轉活塞桿一體化的模組化產品。適合搭載各廠牌的伺服馬達，以及大部分的行星減速機。
主要適用於較高負載的合模、壓裝、鉚合等高精度、高強度的應用。
方便替代大多數液壓缸，並顯著提升節能效率。

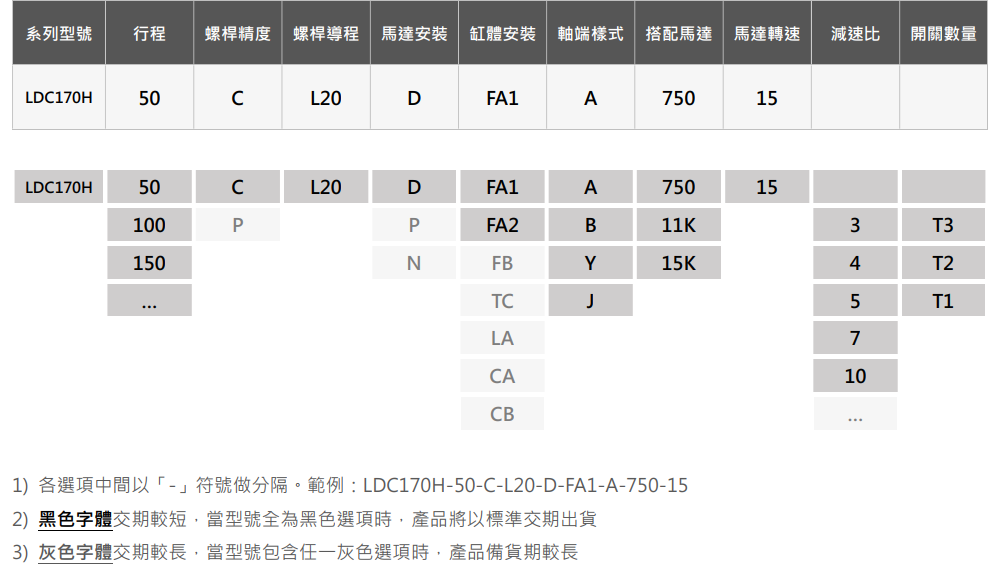

型號表示
技術規格
| 產品型號 | LDC170H | |
|---|---|---|
| 容許出力 1) | kgf | 推力30000 / 拉力30000 |
| 有效行程 2) | mm | 50 ~ 2000 |
| 使用螺桿 | mm | ø80 滾珠螺桿C7 / C5 |
| 螺桿導程 | mm | 20 |
| 重複精度 | mm | 馬達直連 ±0.02 / 馬達轉折 ±0.05 |
| 最高輸入轉速 | RPM | 3000 |
| 適用馬達 | mm | 伺服馬達 180 / 220 框 |
| 位置感應 | - | 近接開關 |
2) 電動缸的容許出力以及最高速度會因較長的行程而受限制。
常用馬達搭配
| 伺服馬達 | 7500 W (1500 RPM) | 11000 W (1500 RPM) | 15000 W (1500 RPM) | |
|---|---|---|---|---|
| 額定扭矩 | Nm | 47.74 | 70 | 95.4 |
| 螺桿導程 | mm | 20 | 20 | 20 |
| 額定推力 1) | N | 254965 (20:1) 318707 (25:1) |
280387 (15:1) 373850 (20:1) |
254752 (10:1) 382128 (15:1) |
| 額定速度 2) | mm/s | 25 (20:1) 20 (25:1) |
33 (15:1) 25 (20:1) |
50 (10:1) 33 (15:1) |
2) 馬達設定在額定轉速時活塞桿的移動速度。
*) 括弧內部表示搭配減速機齒輪比，(1:1)為馬達和電動缸直接連接，不含減速機。
*) 上表未列出的馬達搭配亦可製作，詳細選型歡迎洽詢。

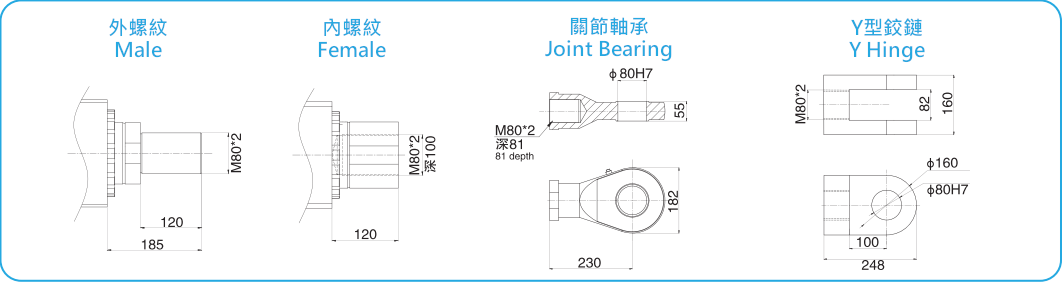

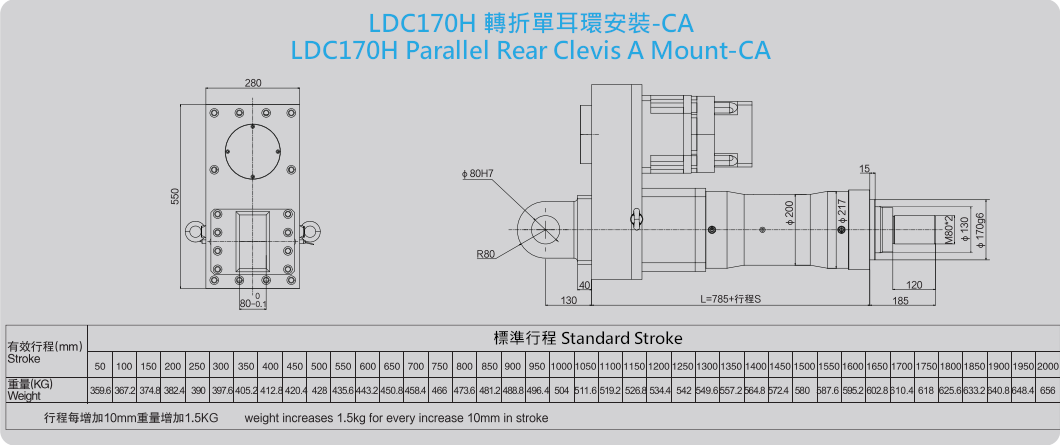

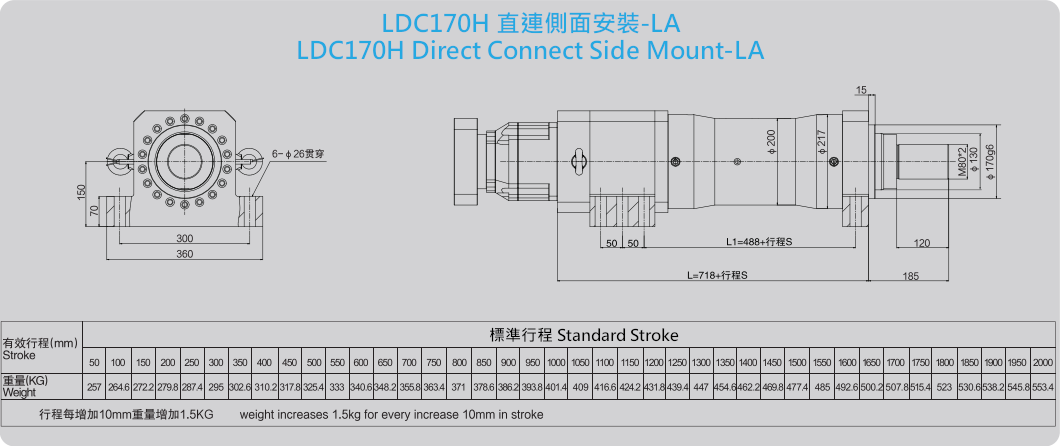

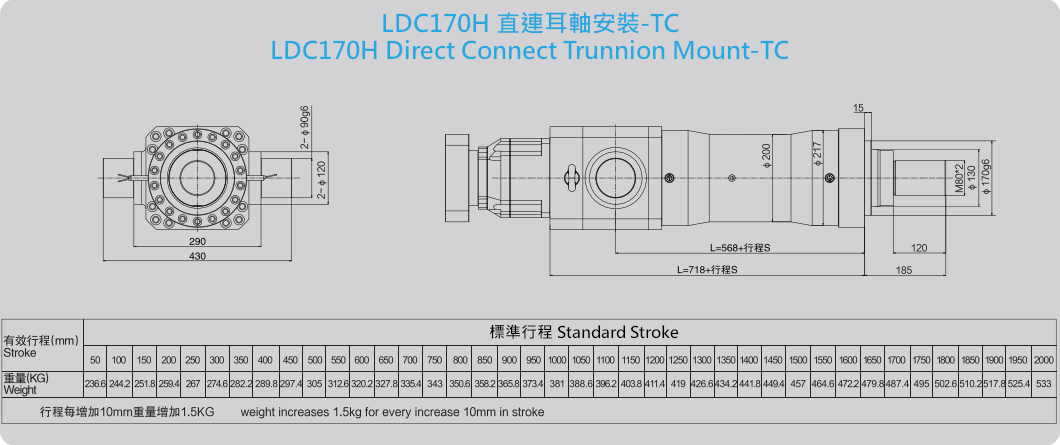

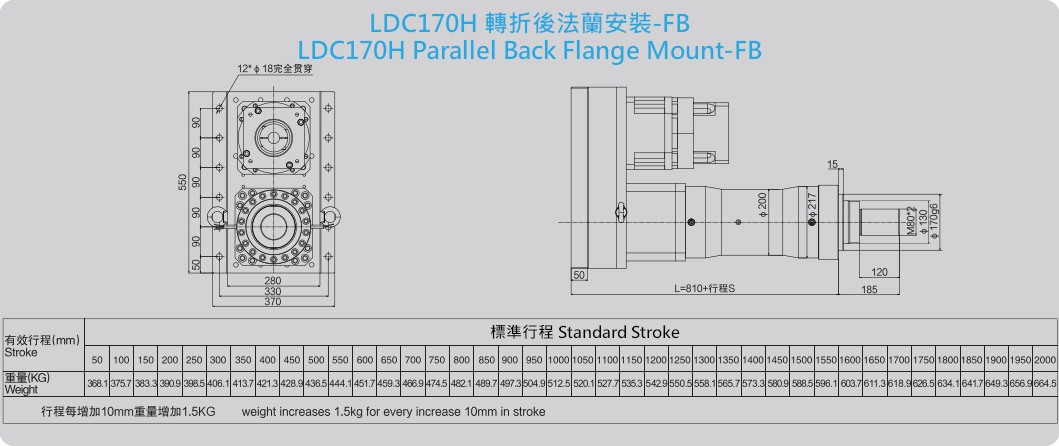

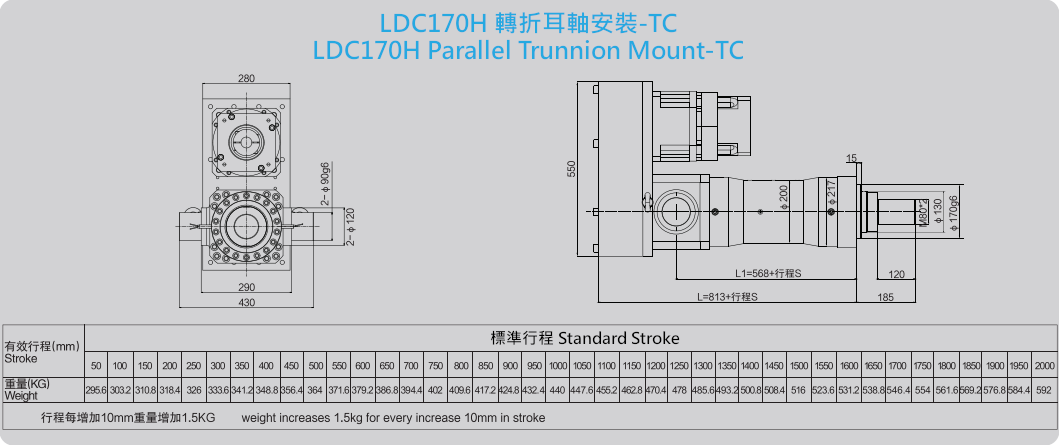

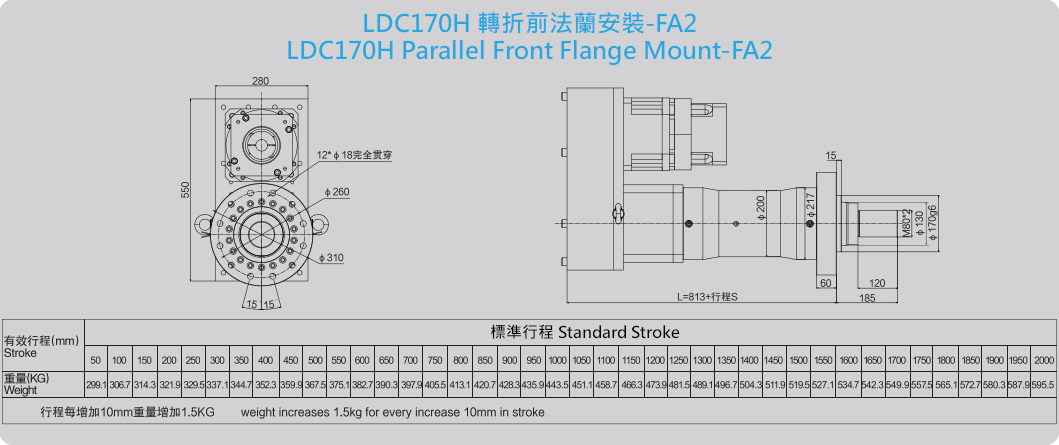

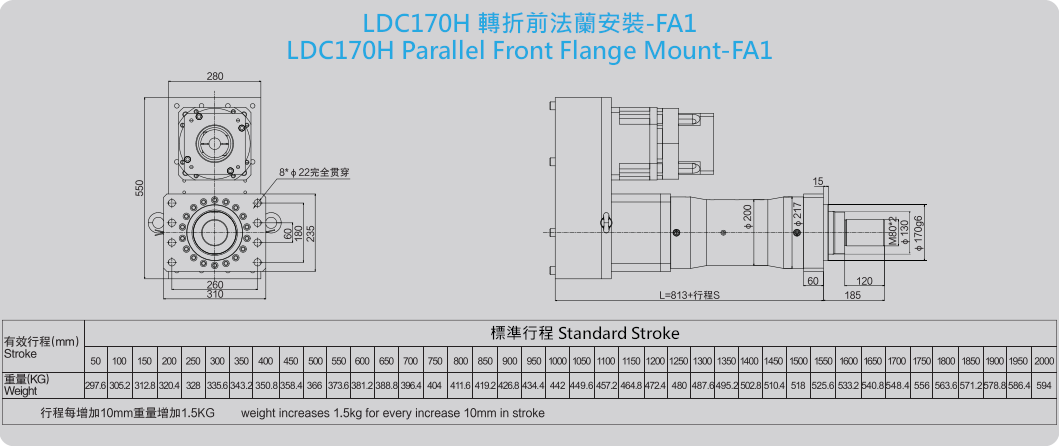

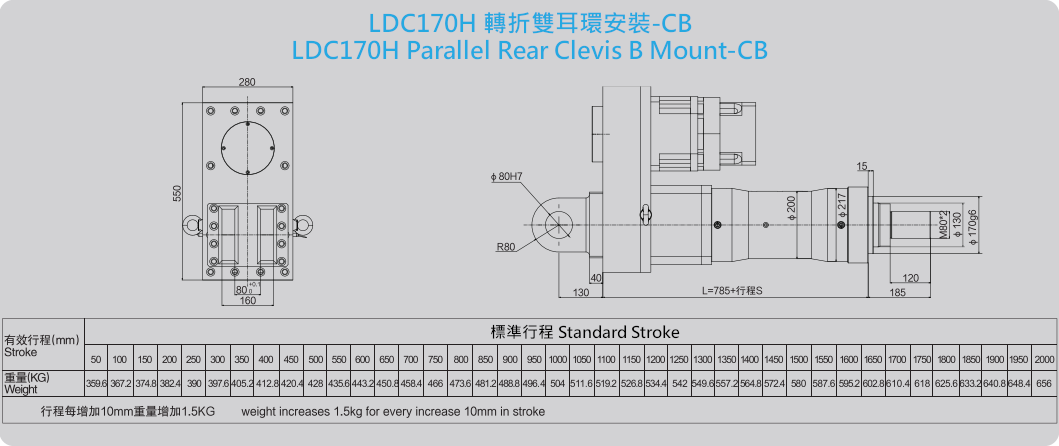

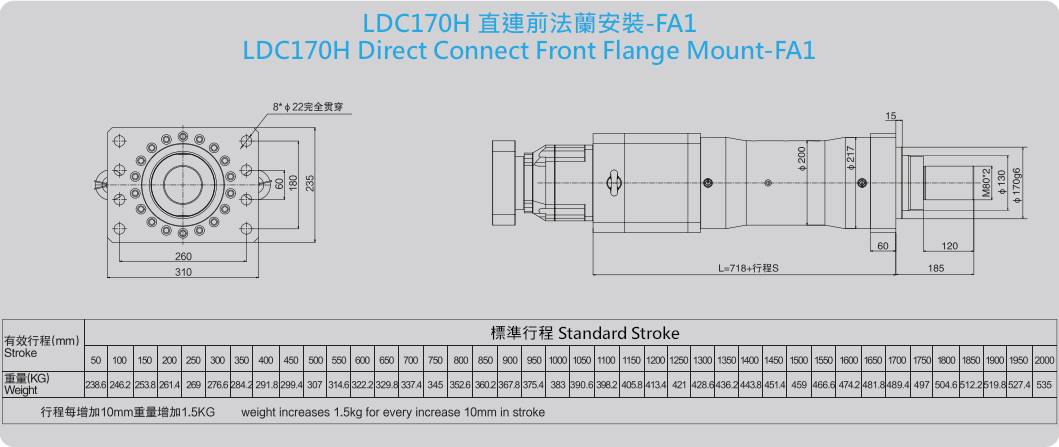

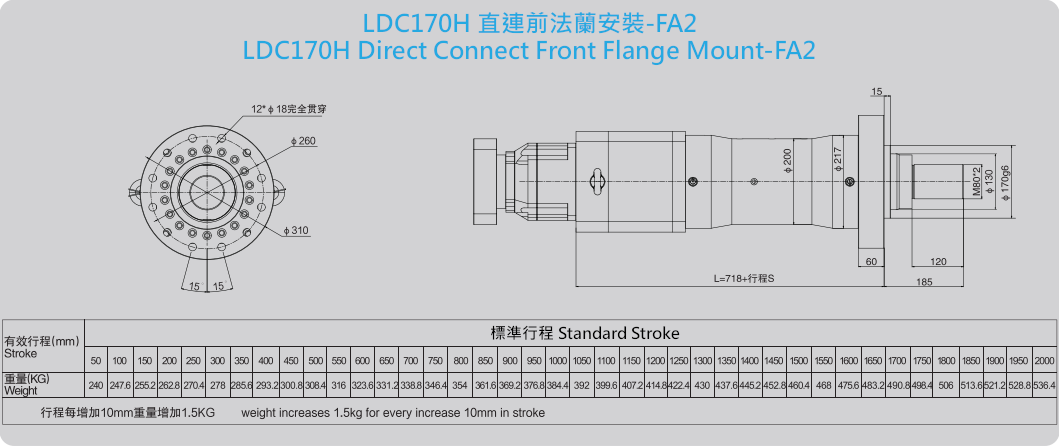

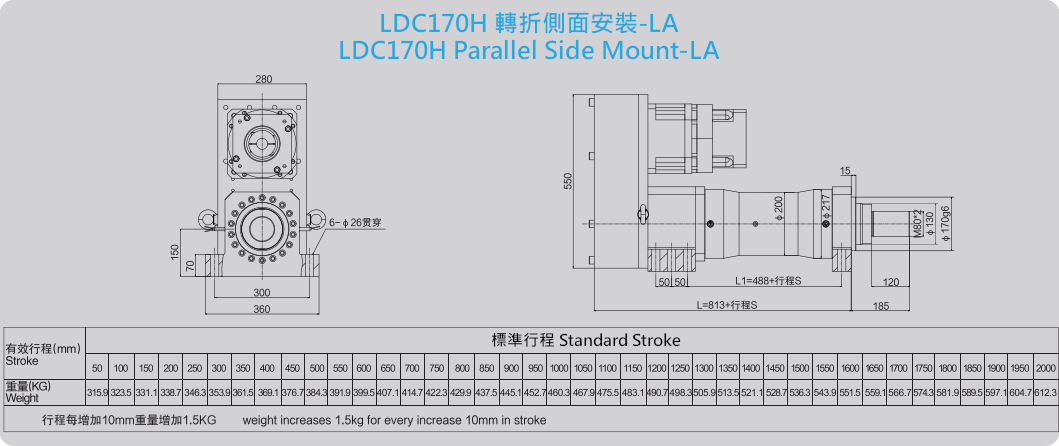

尺寸規格
